Malzeme: | Galvanizli Çelik G550 | Kalınlığı: | 0,75-1,2 mm |
---|---|---|---|
Hammadde Genişliğini Besleme: | 182mm | Bobin İç Çapı: | Φ 430-590mm; |
Bobinin dış çapı: | ≤ Φ1300mm; | C Profilinin Web'i: | 89 mm |
C Profilinin dudağı veya kenarı: | 10MM | Ana rulo şekillendirme makinesi ağırlığı: | yaklaşık 3000kg |
Ana servo motor gücü: | 7.5 kw | hidrolik motor gücü: | 5.5 kw |
4. Teknik parametreler
(1) Ana rulo şekillendirme makinesinin boyutu: 4000*800*1200mm;
(2) Ana rulo şekillendirme makinesi ağırlığı: yaklaşık 3000KGS;
(3) Ana servo motor gücü: Kendini kilitleme fonksiyonu ile 7.5KW;
4. Hidrolik motor gücü: 5.5KW;
(5) Voltaj: 380V/50HZ/3PH;
(6). şekillendirme aşamaları: 12 aşama (8 ana yuvarlak istasyonu, 4 son yuvarlak istasyonu);
(7). Kalıplama hızı: yaklaşık 30m/dakikada (çakma miktarına ve kesim uzunluğuna bağlı olarak);
(8). Çalışma kapasitesi: 5 ~ 8 Ton/8 saat (24 saat çalışabilir);
(9). rulo malzemesi: ithal DC53 çelik, CNC Merkezi İşleme, ısı işleme HRC58-62°, ince öğütme;
(10). Ana şaftın malzemesi: 40Cr çelik kalınlaştırma ve ince öğütme;
Çubuk tekerleği: # 45 çelik yüksek frekanslı söndürme;
Kesme sistemi: Hidrolik kesme cihazı;
(13) Bıçak malzemesi: 60-62°C'de söndürme işlemine maruz kalmış ithal volfram çelik;
Kesim ve delme için tolerans: ±0.5mm;
(15). Kalıplandırma toleransı: ±0.75mm;
Kontrol sistemi: 19 inçlik dokunmatik ekran ve bir ana kontrol kutusu;
(17) Ana elektronik parça markası: Japonya'dan Mitsubishi PLC, Fransa'dan Schneider Relay, Japonya'dan Omron Encoder, Çin'den INVT Servo Motor;
(18) Makine çerçevesinin malzemesi: ince kaynaklı yapısal çelik;
Renk: Gri ve Mavi.
5. Ana Aksesuarlar

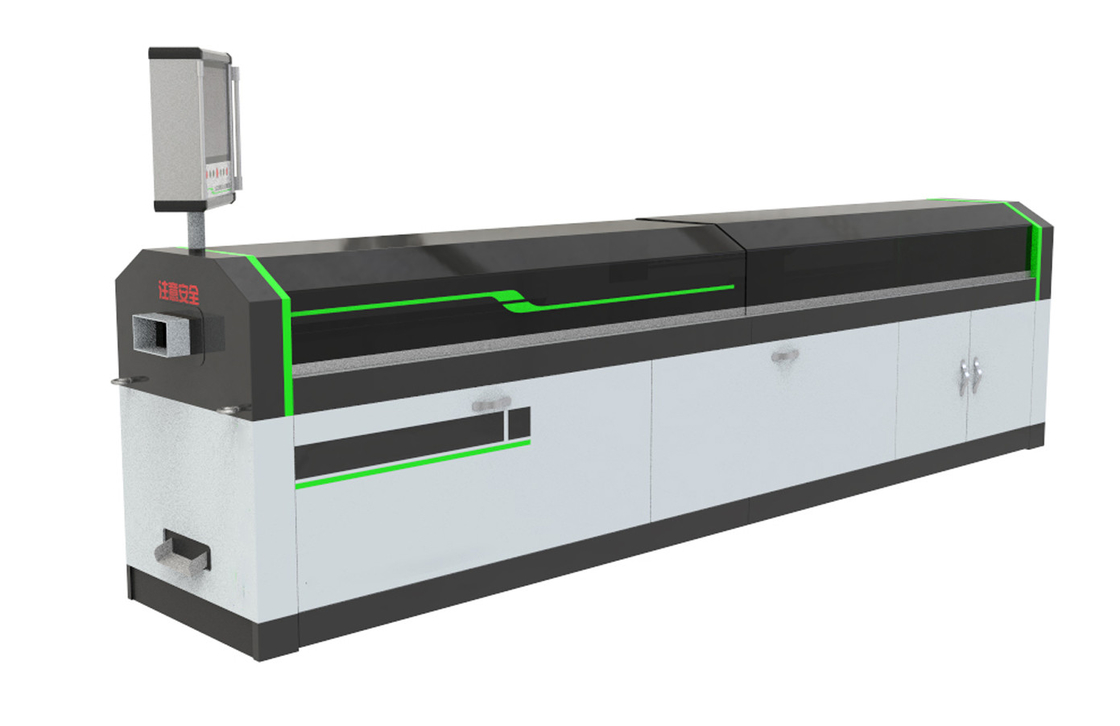

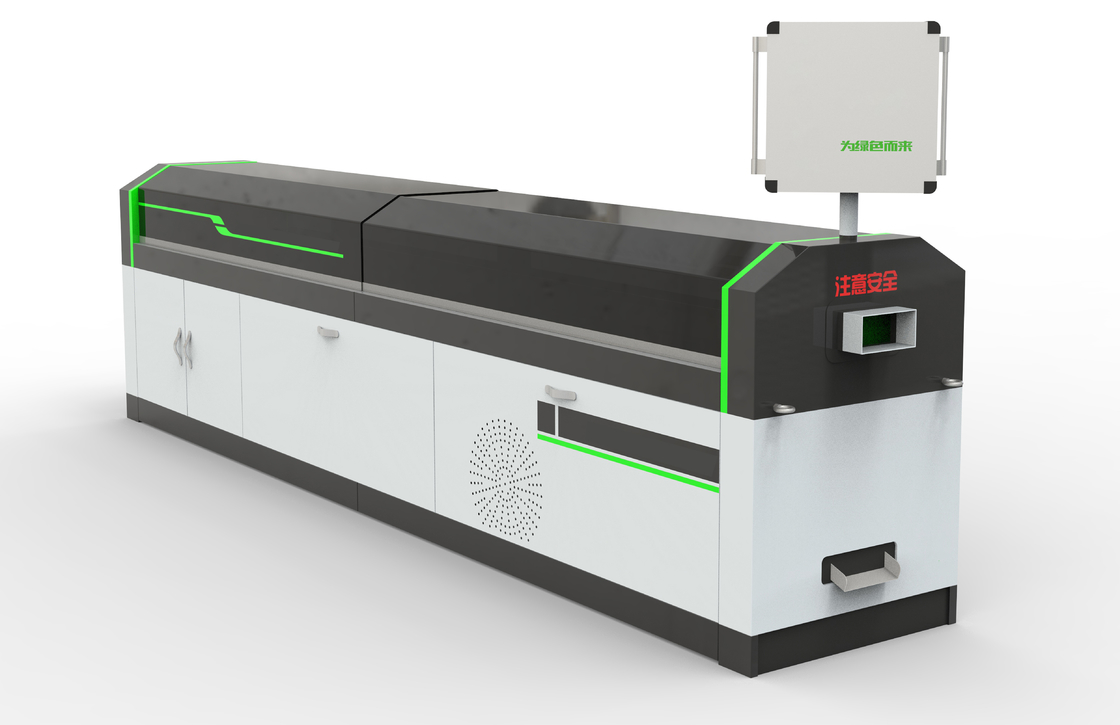

(1) Ana rulo şekillendirme makinesi;
(2) 3 ton El Çıkartma;
◊ Fonksiyon: Ayakkabı çelik sarmal, dönen çelik sarmal; acil durma sırasında inersiyanın ileriye gitmesini önlemek için mikro frenle.
◊ Sürüş yöntemi: rulo şekillendirme makinesinden çekme;
◊ Maksimum yükleme ağırlığı: 3 ton;
◊ İç çapı: Φ430-590mm;
◊ Dış çapı: ≤Φ1300mm;
(3) Sürüş ve Hidrolik Sistemi;
(4) Ekipman Kontrol Yazılımı;
Ürün yazılımı: 1 set;
(6). (VERTEX SOFTWARE yok) VERTEX BD Tasarım Yazılımı: 0 set;

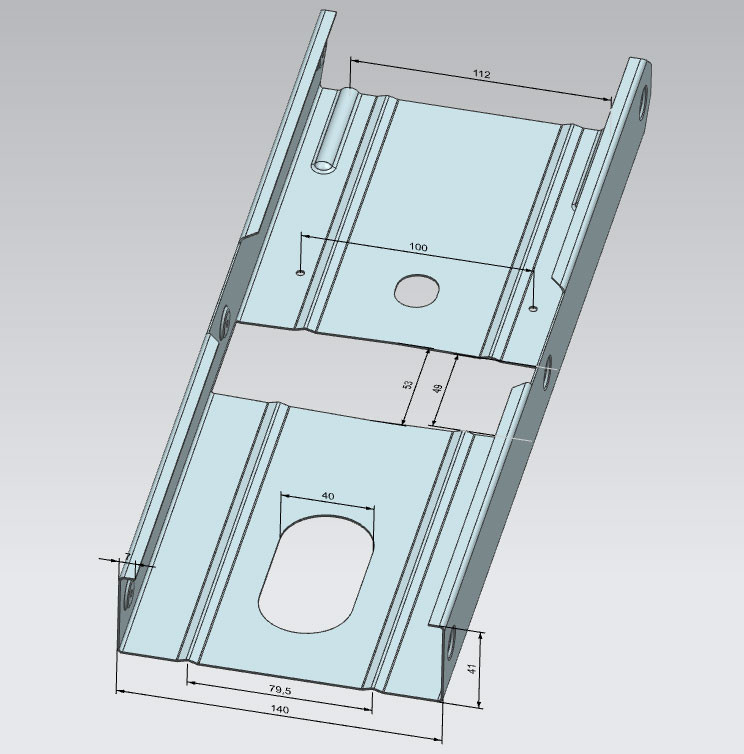

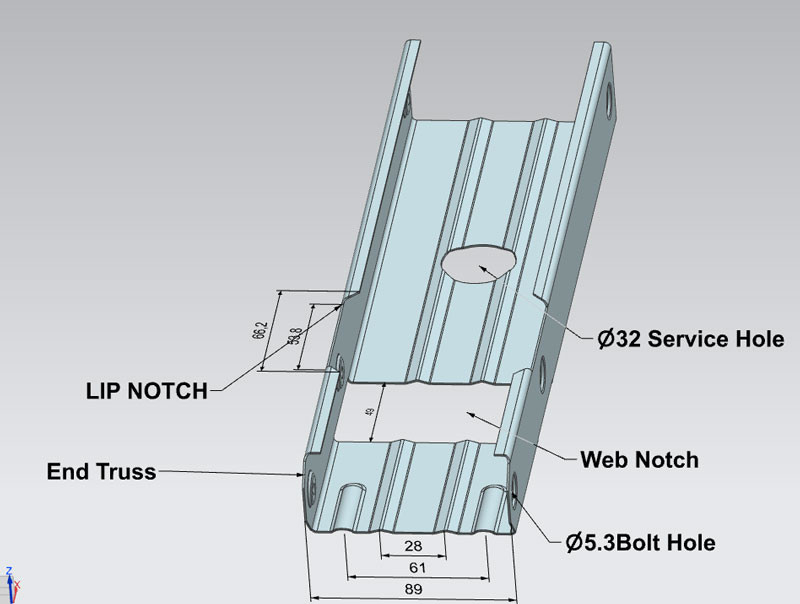

7) Otomatik Pencerleme Cihazı (Hizmet Deliği, Dimple Deliği, Dudak Kesimi, Web Notch, Dudak Notch, Blot Deliği, Kısaltma Dalga );
8) Hidrolik Son Kesim Aygıtı (malzeme: SKD-11);
Otomatik Baskı Cihazı: iki yükseklik tarafında simetrik baskı;
Çıkış masası: 4 metre.
|
