| Gerilim: | 380V 50Hz 3 fazlı veya müşteri ihtiyaçlarına göre | Makara malzemesi: | Sert kromlu yüksek kaliteli # 45 çelik |
|---|---|---|---|
| Ürün adı: | 2 Dalga 3 Dalga 3mm Otoyol Korkuluk Rulo Şekillendirme Makinesi Soğuk Haddelenmiş Bobin | Hammadde: | Soğuk haddelenmiş rulo, sıcak haddelenmiş rulo, galvanizli rulo |
| Kesme bıçağı malzeme: | Söndürme HRC58-62 ° ile Cr12Mov | Kalınlığı: | 2.5-3mm |
| Vurgulamak: | otoyol korkuluk yapma makinesi,koruma ray rulo şekillendirme makinesi |
||
2 Dalga 3 Dalga 3mm Otoyol Korkuluk Rulo Şekillendirme Makinesi Soğuk Haddelenmiş Bobin
1. Makinenin Bu tür sıkılığını artırmak için yeni istasyon benimser; makine çalışma daha istikrarlı sağlamak için şanzıman iletim benimser; korkuluk, otoyol korkuluk, çit ve diğer hayvancılık çiftliklerinde kullanılan ürünler.
2. ekipman ayrıntılı parametreleri:
Hayır | ||
| Uygun malzeme | Soğuk haddelenmiş rulo, sıcak haddelenmiş rulo, galvanizli rulo | |
2 | Hammaddenin genişliği | 480mm |
| 3 | Silindir sıraları | 15 sıra |
| 4 | Toplam güç | Ana motor 22kwx2 Hidrolik istasyon gücü 4kw |
| 5 | Hammadde kalınlığı | 2.5-3mm |
| 6 | hız | 10-12m / dakika |
| 7 | Milin çapı | ¢ 116mm |
8 | Voltaj | 380V 50Hz 3 faz |
| 9 | Büyük çerçeve | 400H çelik |
| 10 | Orta plaka | 18mm |
4. Bileşenler ve Teknik Özellikler
A. 2 başlı hidrolik de-coiler
Bobin Kimliği: φ 350 ~ 580mm;
Bobin genişliği: 150 mm - 580mm;
Hidrolik istasyon gücü: 4KW;
Maksimum Yük: 5 T;
Adet: 1PC;
B. Tesviye - Besleme ve sayma
Rulo şekillendirme makinesine beslemeden önce malzemeyi düz yapmak için kullanılır.
Giriş ve kılavuz silindiri: 9 silindir (Yukarı 4, aşağı 5);
Malzeme Cr12, ısıl işlem, yüzey krom kaplama;
Motor gücü: 15KW;
Çerçeve: 400 H çelik;

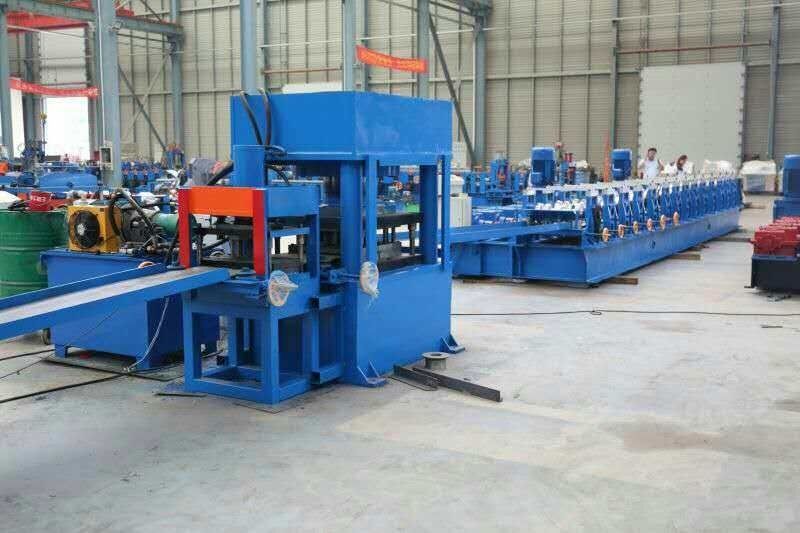

Ön delme ve kesme cihazı
400T hidrolik delme ve kesme cihazı;
Kesici malzeme: Cr12;
Pistonlu hidrolik pompa;
Hidrolik istasyon gücü: 22KW, yaklaşık 250T basınç;
18 delik delme ve birlikte kesme;
1 orta zımba deliği;

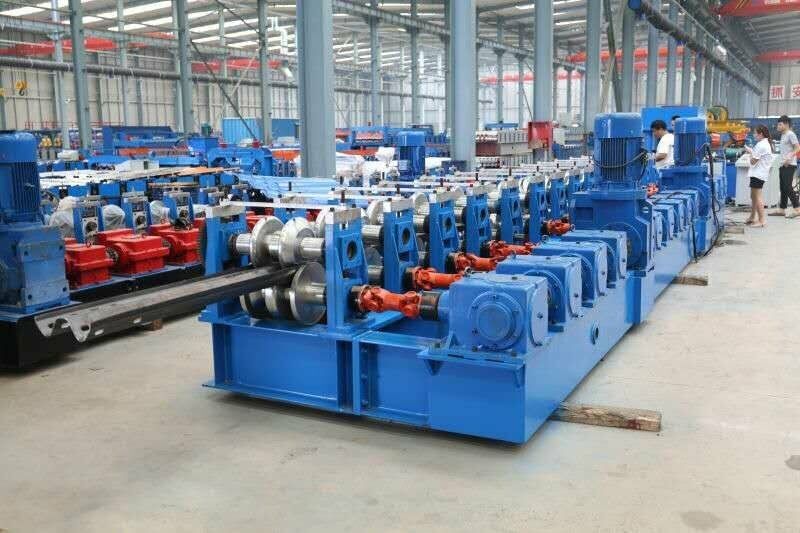

D. Ana Rulo Şekillendirme Makinesi
Çerçeve: kaynaklı besleme platformlu 400 H çelik;
Makara istasyonları: 15 istasyon;
Makara malzemesi: Cr12, krom kaplı ısıl işlem;
Ana milin çapı: ø116mm;
Ana şaft malzemesi: # 45 çelik, ısıl işlem;
230 tip dişli kutusu sürüşü;
Ana makine gücü: 22KW * 2;
Frekans değiştirici gücü: 50KW;
Hız: 10-12m / dak;
E. Bilgisayar Kontrol Kabini
Miktarı ve delme uzunluğunu ve kesme uzunluğunu otomatik olarak kontrol edin;
Makine delme ve kesme işlemi sırasında durur;
Otomatik Uzunluk ölçümü ve miktar sayımı (hassas 3m +/- 2mm);
Voltaj: 380V, 3 Faz 50Hz (veya alıcının isteğine göre);
PLC Kontrol Panosu Boyutu: 600mm (L) x1000mm (H) x500mm (W);
PLC markası: Tayvan'dan DELTA;
Frekans dönüştürücü markası: Çin'den Sanjing;
Dokunmatik Ekran markası: Tayvan'dan Weinview;
Enkoder: Çin'den REP.
F. Çıktı Tablosu
Fonksiyonu: destek ve ürün çıkışı;
Yapısı: stand ve destek rulosu;
Boyut: U 3m x G 0.5m;
Miktar: 2 adet.
