Menşe yeri:
Çin
Marka adı:
OEM
Sertifika:
CO, FORM-E

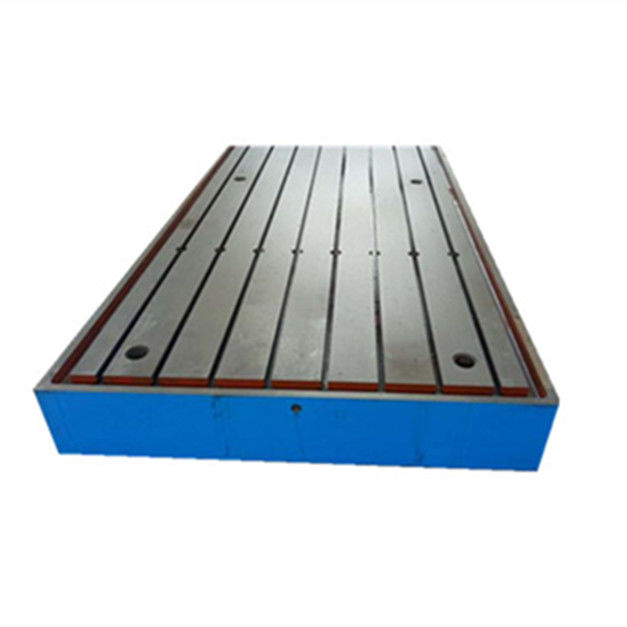

3000 x 6000 mm Su Kanallı Dökme Demir T Yuvası Taban Plakası
Dökme demir platformu, dökme demir plaka olarak da adlandırılan platform olarak adlandırılır. Bu, iş parçası denetimi, çizme, hata ayıklama ekipmanı, montaj, kaynak ve perçinleme için temel düzlem referans ölçüm aracıdır. Dökme demir platformları doğruluk seviyelerine göre 0, 1, 2 ve 3 olarak sınıflandırılır. Genellikle, Sınıf 0, Sınıf 1 ve Sınıf 2 plakalar, denetim platformları için düz plakalar olarak kullanılır. Sınıf 3 platformları, çizme, montaj, kaynak ve perçinleme için kullanılır. Bunlar yaygın makine imalatı, kimya mühendisliği, donanım, havacılık, petrol, otomobil üretimi, Enstrümantasyon imalatı ve diğer sektörlerde kullanılmaktadır.
Dökme demir platform montaj destek aksesuarları: platform braketleri, ayar boynuzları, toprak ankrajları, krikolar, vb. Takarken, seviyeye ayarlanmalı ve yük her dayanağa dağıtılmalıdır. Ortam sıcaklığı kullanıldığında titreşimden kaçınılmalıdır.
| şartname (UxG) mm | hassas sınıf | |||
|---|---|---|---|---|
| 0 | 1 | 2 | 3 | |
| düzlük toleransı (um) | ||||
| 200X200 | 3.5 | 7 | 14 | 27 |
| 300x200 | 4 | 8 | 15 | 30 |
| 300x300 | 4 | 8 | 15 | 30 |
| 300x400 | 4 | 8 | 16 | 32 |
| 400x400 | 4.5 | 8.5 | 17 | 34 |
| 400x500 | 4.5 | 9 | 18 | 35 |
| 400x600 | 5 | 10 | 19 | 37 |
| 500x500 | 5 | 10 | 19 | 37 |
| 500X600 | 5 | 10 | 19 | 39 |
| 500X800 | 5.5 | 11 | 21 | 43 |
| 600x800 | 5.5 | 11 | 22 | 44 |
| 600X900 | 6 | 11.5 | 23 | 46 |
| 1000X750 | 6 | 12.5 | 25 | 50 |
| 1000X1000 | 7 | 13.5 | 27 | 54 |
| 1000X1200 | 7 | 14 | 29 | 58 |
| 1000X1500 | 8 | 16 | 32 | 63 |
| 1000X2000 | 9 | 18.5 | 37 | 74 |
| 1500X2000 | 10 | 20 | 40 | 80 |
| 1500X2500 | 11 | 22.5 | 45 | 90 |
| 1500X3000 | 13 | 25 | 50 | 100 |
| 2000X2000 | 11 | 22 | 44 | 88 |
| 2000X3000 | 13 | 27 | 53 | 106 |
| 2000X4000 | 16 | 32 | 64 | 127 |
| 2000X5000 | 19 | 37 | 75 | 150 |
| 2000X6000 | 43 | 86 | 172 | |
| 2000X7000 | 49 | 97 | 194 | |
| 2000X8000 | 54.5 | 109 | 218 | |
| 2500X3000 | 28.5 | 57 | 114 | |
| 2500X4000 | 33 | 67 | 133 | |
| 2500X5000 | 39 | 77 | 154 | |
| 2500X6000 | 44 | 88 | 176 | |
| 2500X7000 | 50 | 99 | 198 | |
| 2500X8000 | 55 | 110 | 221 | |
| 3000X3000 | 30,5 | 61 | 122 | |
| 3000X4000 | 35 | 70 | 140 | |
| 3000X5000 | 40 | 80 | 160 | |
| 3000X6000 | 45 | 90.5 | 181 | |
| 3000X7000 | 51 | 101 | 203 | |
| 3000X8000 | 56 | 112.5 | 225 | |
| 4000X4000 | 39 | 78 | 156 | |
| 4000X5000 | 43 | 87 | 174 | |
| 4000X6000 | 48 | 96.5 | 193 | |
| 4000X7000 | 53 | 107 | 213,5 | |
| 4000X8000 | 59 | 117 | 235 | |
