Yüksek malzeme kalitesi C89 Hafif Ölçümlü Çelik Çerçeve Bina Rulo Yapım Makinesi

• Ana rulo şekillendirme makinesi boyutu: 4000×800×1200mm
• Ana rulo şekillendirme makinesi ağırlığı: yaklaşık 3000KGS
• Ana servo motor gücü: Kendinden kilitleme fonksiyonlu 7.5KW
• Hidrolik motor gücü: 5.5KW
• Gerilim: 380V/50HZ/3PH
• Şekillendirme adımları: 12 adım (8 ana silindir istasyonu, 4 bitirme silindiri istasyonu)
• Şekillendirme hızı: yaklaşık 30m/dak (delme miktarına ve kesme uzunluğuna bağlıdır)
• Çalışma kapasitesi: 5~8 Ton/8 saat (24 saat çalışabilir)
• Silindirin malzemesi: ithal DC53 çeliği, CNC Merkez İşleme, ısıl işlem HRC58-62°, ince taşlama
• Ana milin malzemesi: 40Cr çeliği temperleme ve ince taşlama
• Dişli çark: #45 çeliği yüksek frekanslı su verme
• Kesme sistemi: hidrolik kesme cihazı
• Bıçağın malzemesi: ithal tungsten çeliği, su verme işlemi 60-62°C
• Kesme ve delme toleransı: ±0.5mm
• Şekillendirme toleransı: ±0.75mm
• Kontrol sistemi: 19" dokunmatik ekran ve bir ana kontrol kutusu
• Ana elektronik parçaların markası: Japonya'dan Mitsubishi PLC, Fransa'dan Schneider Röle, Japonya'dan Omron Kodlayıcı, Çin'den INVT Servo Motor
• Makine çerçevesi için malzeme: ince kaynaklı yapısal çelik
• Boya rengi: Gri ve Mavi

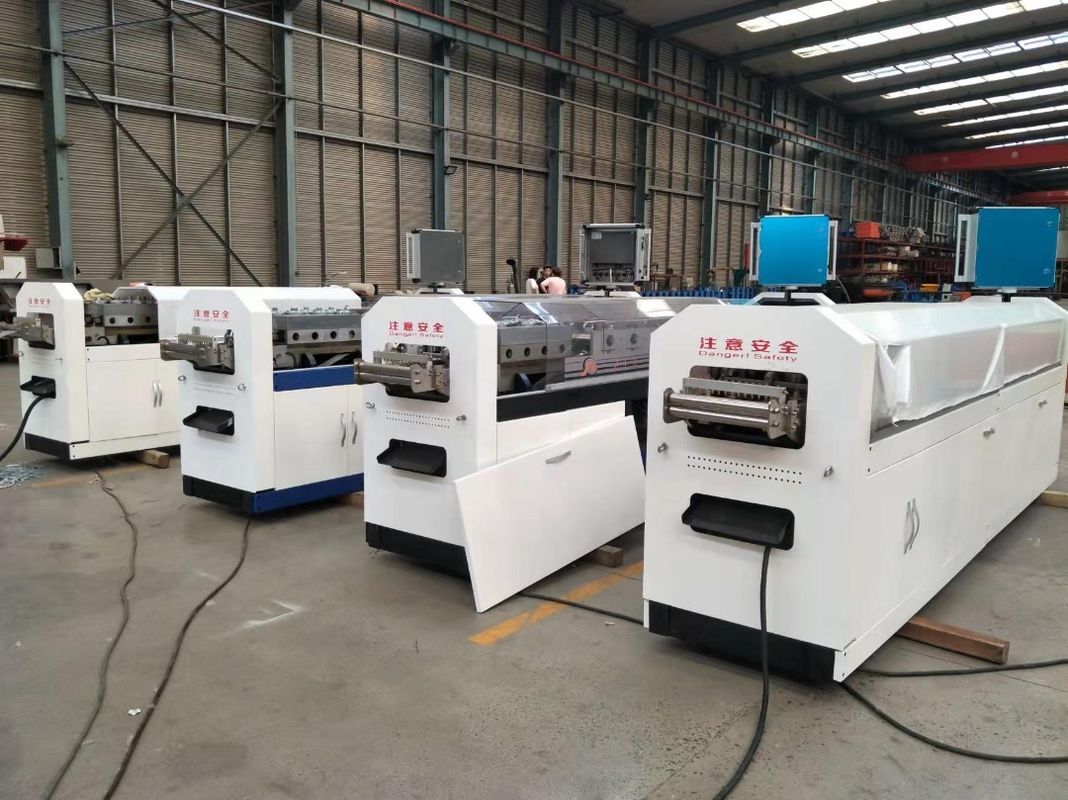

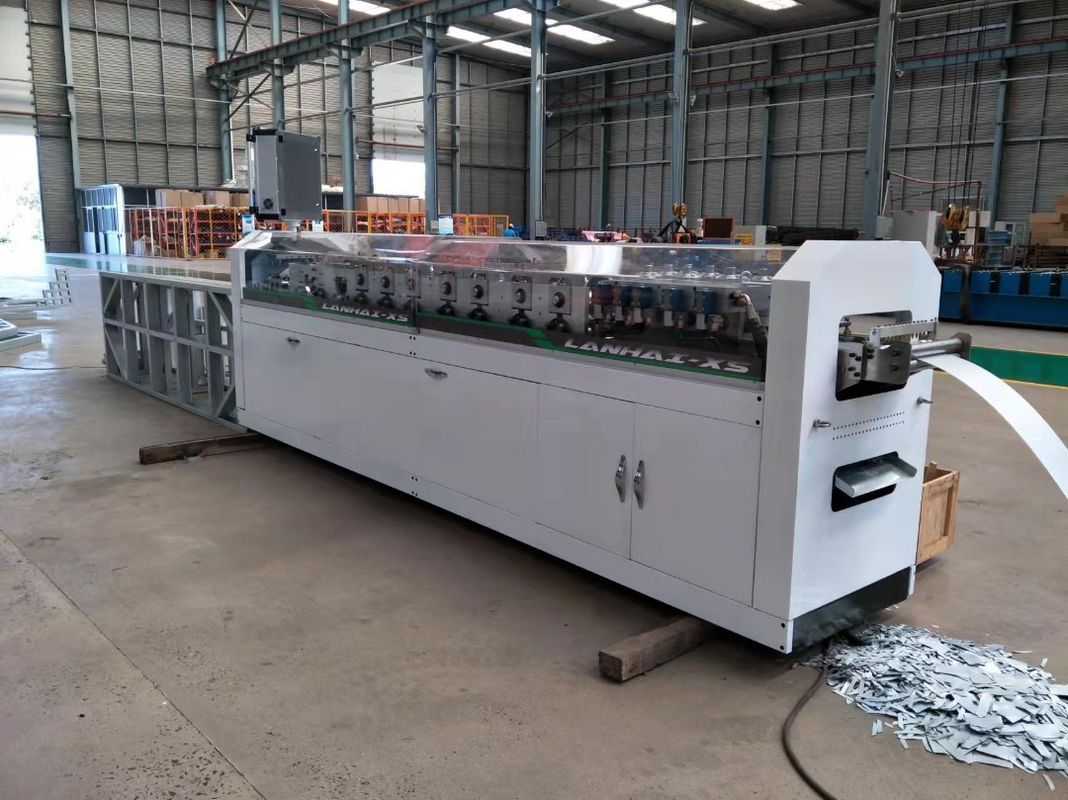

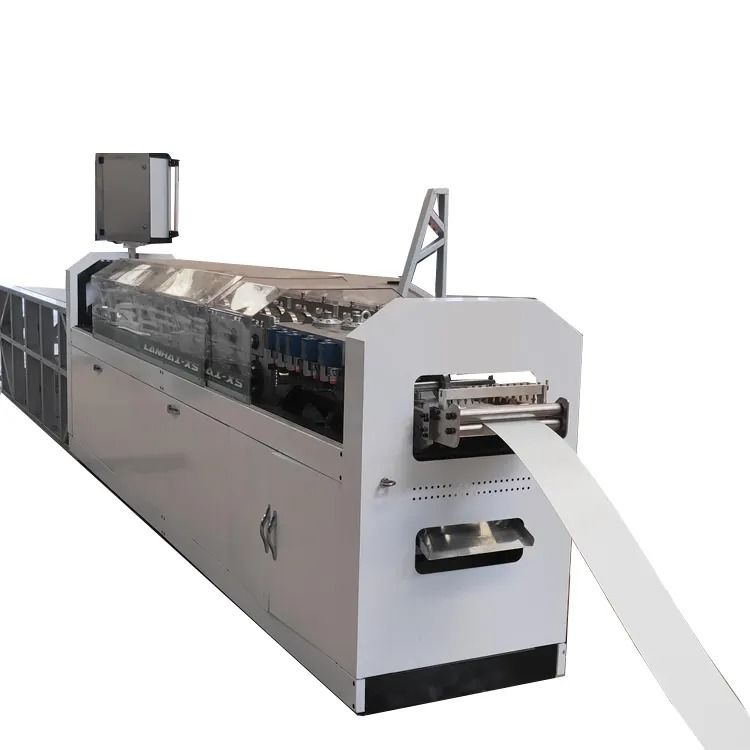

• Ana Rulo Şekillendirme Makinesi
• 3 Ton Manuel Açıcı
  • Fonksiyon: çelik bobin taşımak, çelik bobini döndürmek; acil durumda ataletin ileri doğru gitmesini önlemek için mikro frenleme cihazı ile
  • Sürüş yöntemi: rulo şekillendirme makinesi tarafından çekme
  • Maksimum Yükleme Ağırlığı: 3 Ton
  • İç Çap: Φ430-590mm
  • Dış Çap: ≤Φ1300mm
• Sürüş ve Hidrolik Sistem
• Ekipman Kontrol Yazılımı
• Ürün Yazılımı: 1 set
• Otomatik Delme Cihazı (Servis Deliği, Gamze Deliği, Dudak Kesimi, Gövde Çentiği, Dudak Çentiği, Cıvata Deliği, Büzülme Oluk)
• Hidrolik Kesim Sonrası Cihaz (malzeme: SKD-11)
• Otomatik Baskı Cihazı: iki yükseklik tarafına simetrik olarak baskı yapın
• Çıkış Tablosu: 4 metre

Vertex BD, soğuk şekillendirilmiş çelik için önde gelen yazılım sistemidir. Vertex, ticari ve konut binaları tasarımı ve üretimi için eksiksiz mimari tasarım ve ürün bilgisi yönetimi çözümleri sunar. Vertex BD, çerçeveleme ve imalat endüstrilerinin değişen ihtiyaçlarına cevap vermek için esnek bir platforma dayanmaktadır.

• Duvarlar, zeminler ve çatılar için çerçeve yapıları, tasarım zamanınızdan tasarruf etmek için otomatik olarak oluşturulur
• Gerçek 3D modelleme, %100 doğruluk sağlar ve tasarım kusurlarını azaltır
• Otomatik olarak çerçeve mimari çizimleri ve bina yükseltme çizimleri oluşturur
• Öğeleri doğru bir şekilde tahmin etmek için doğru profil boşaltma tabloları ve malzeme listeleri oluşturur
• Üretim ihtiyaçlarını karşılamak için çeşitli CNC çıktı dosyaları oluşturulabilir
• Güçlü ve esnek tasarım platformu, müşteri ihtiyaçlarına göre profil kütüphanesini ve çerçeve oluşturma kurallarını özelleştirebilir
• Güçlü IFC içe ve dışa aktarma araçları aracılığıyla diğer BIM yazılımlarıyla uyumlu
• Yapısal hesaplama için Vertex mühendislik analizi fonksiyonu kullanılabilir
