Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Malzeme: | Gri demir | Renk: | müşteri olarak |
|---|---|---|---|
| Taşıma kapasitesi: | Müşteri istek olarak | T yuvası: | özel yapılmış |
| Düzlük: | 2 sınıf | Boyutu: | müşterilerin isteği |
| Vurgulamak: | muayene yüzey plakaları,hassas yüzey plakaları |
||

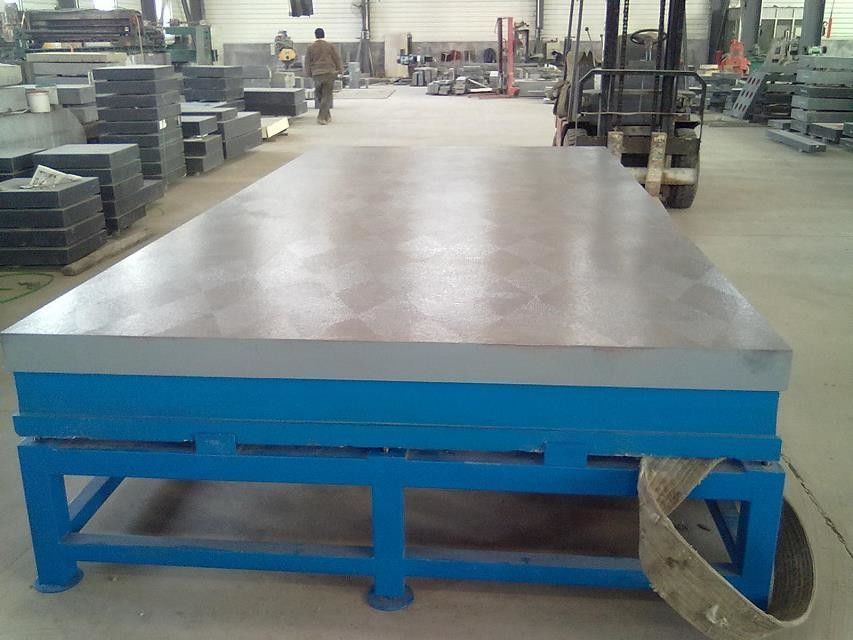

Emtia adı: Dökme Demir Hassas Ölçüm Aletleri Yüzey Plakası
Özellikler : 200 x 100'den 8000 x 3000mm'ye kadar
(alıcının ihtiyacına göre özel özellikler yapılabilir).
Kullanımı:
(1) Doğruluk ölçümü için çeşitli denetimler ve kıyaslama düzlemleri için uygundur.
(2) yaygın olarak kullanılan tezgah ölçmek için ölçüm kriter ve teftiş için
hassas doğruluk fonksiyonu ile boyut doğruluğu veya çalışma farkı.
(3) Makine imalatında önemli bir ölçme aracıdır.
Malzemeler ve İşleme:
(1) bizim yüzey plaka / masa malzemesi dökme demir HT200-300
(2) Çalışma yüzeyi sertliği HB170-240
(3) Düşük yanlışlık hatası ve taşlama direncinde iyi.
Hassas:
Ulusal standartlar ölçüm sınavı düzenlemelerinin uygulanmasına göre,
sırasıyla 0,1,2,3, ince cila.
| şartname (UxG) mm | hassas sınıf | |||
|---|---|---|---|---|
| 0 | 1 | 2 | 3 | |
| düzlük toleransı (um) | ||||
| 200X200 | 3.5 | 7 | 14 | 27 |
| 300x200 | 4 | 8 | 15 | 30 |
| 300x300 | 4 | 8 | 15 | 30 |
| 300x400 | 4 | 8 | 16 | 32 |
| 400x400 | 4.5 | 8.5 | 17 | 34 |
| 400x500 | 4.5 | 9 | 18 | 35 |
| 400x600 | 5 | 10 | 19 | 37 |
| 500x500 | 5 | 10 | 19 | 37 |
| 500X600 | 5 | 10 | 19 | 39 |
| 500X800 | 5.5 | 11 | 21 | 43 |
| 600x800 | 5.5 | 11 | 22 | 44 |
| 600X900 | 6 | 11.5 | 23 | 46 |
| 1000X750 | 6 | 12.5 | 25 | 50 |
| 1000X1000 | 7 | 13.5 | 27 | 54 |
| 1000X1200 | 7 | 14 | 29 | 58 |
| 1000X1500 | 8 | 16 | 32 | 63 |
| 1000X2000 | 9 | 18.5 | 37 | 74 |
| 1500X2000 | 10 | 20 | 40 | 80 |
| 1500X2500 | 11 | 22.5 | 45 | 90 |
| 1500X3000 | 13 | 25 | 50 | 100 |
| 2000X2000 | 11 | 22 | 44 | 88 |
| 2000X3000 | 13 | 27 | 53 | 106 |
| 2000X4000 | 16 | 32 | 64 | 127 |
| 2000X5000 | 19 | 37 | 75 | 150 |
| 2000X6000 | 43 | 86 | 172 | |
| 2000X7000 | 49 | 97 | 194 | |
| 2000X8000 | 54.5 | 109 | 218 | |
| 2500X3000 | 28.5 | 57 | 114 | |
| 2500X4000 | 33 | 67 | 133 | |
| 2500X5000 | 39 | 77 | 154 | |
| 2500X6000 | 44 | 88 | 176 | |
| 2500X7000 | 50 | 99 | 198 | |
| 2500X8000 | 55 | 110 | 221 | |
| 3000X3000 | 30,5 | 61 | 122 | |
| 3000X4000 | 35 | 70 | 140 | |
| 3000X5000 | 40 | 80 | 160 | |
| 3000X6000 | 45 | 90.5 | 181 | |
| 3000X7000 | 51 | 101 | 203 | |
| 3000X8000 | 56 | 112.5 | 225 | |
| 4000X4000 | 39 | 78 | 156 | |
| 4000X5000 | 43 | 87 | 174 | |
| 4000X6000 | 48 | 96.5 | 193 | |
| 4000X7000 | 53 | 107 | 213,5 | |
| 4000X8000 | 59 | 117 | 235 | |
