Menşe yeri:
Çin
Marka adı:
OEM
Sertifika:
CO, FORM-E

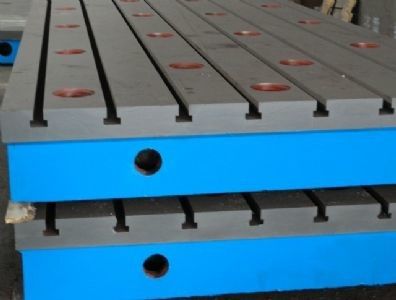

Dökme Demir Montaj Plakası
Dökme demir yüzey plakaları dökme demir platformu olarak da bilinir, dökme demir yüzey plakaları yüksek kaliteyi sağlamak için GB4986-85 standardına göre üretilir. Ürünler her zaman nervürlü plaka veya kutu tipinde yapılır; firmamız ürünlerin hassasiyetini artırmak için kazıma işlemini kullanır. Ürünler özelleştirildiğinden, müşteriler gerçek ihtiyaçlara göre boyutu özelleştirebilir. Çok sayıda dökme demir yüzey plakası eklenebilir, kullanımdan sonra aşındıktan sonra, plaka doğruluğunu devam ettirmek için çizilmeyi yeniden onarabilir.
kullanım
(1) Doğruluk ölçümü için çeşitli denetimler ve kıyaslama düzlemleri için uygundur.
(2) Takım tezgahı incelemesi ve hassas soyun gerçekleştirme işlevi ile gerilme doğruluğunu veya çalışma farkını incelemek için yaygın olarak ölçüm ölçütü olarak kullanılır.
(3) Makine imalatında önemli bir ölçme aracıdır.
| şartname (UxG) mm | hassas sınıf | |||
|---|---|---|---|---|
| 0 | 1 | 2 | 3 | |
| düzlük toleransı (um) | ||||
| 200X200 | 3.5 | 7 | 14 | 27 |
| 300x200 | 4 | 8 | 15 | 30 |
| 300x300 | 4 | 8 | 15 | 30 |
| 300x400 | 4 | 8 | 16 | 32 |
| 400x400 | 4.5 | 8.5 | 17 | 34 |
| 400x500 | 4.5 | 9 | 18 | 35 |
| 400x600 | 5 | 10 | 19 | 37 |
| 500x500 | 5 | 10 | 19 | 37 |
| 500X600 | 5 | 10 | 19 | 39 |
| 500X800 | 5.5 | 11 | 21 | 43 |
| 600x800 | 5.5 | 11 | 22 | 44 |
| 600X900 | 6 | 11.5 | 23 | 46 |
| 1000X750 | 6 | 12.5 | 25 | 50 |
| 1000X1000 | 7 | 13.5 | 27 | 54 |
| 1000X1200 | 7 | 14 | 29 | 58 |
| 1000X1500 | 8 | 16 | 32 | 63 |
| 1000X2000 | 9 | 18.5 | 37 | 74 |
| 1500X2000 | 10 | 20 | 40 | 80 |
| 1500X2500 | 11 | 22.5 | 45 | 90 |
| 1500X3000 | 13 | 25 | 50 | 100 |
| 2000X2000 | 11 | 22 | 44 | 88 |
| 2000X3000 | 13 | 27 | 53 | 106 |
| 2000X4000 | 16 | 32 | 64 | 127 |
| 2000X5000 | 19 | 37 | 75 | 150 |
| 2000X6000 | 43 | 86 | 172 | |
| 2000X7000 | 49 | 97 | 194 | |
| 2000X8000 | 54.5 | 109 | 218 | |
| 2500X3000 | 28.5 | 57 | 114 | |
| 2500X4000 | 33 | 67 | 133 | |
| 2500X5000 | 39 | 77 | 154 | |
| 2500X6000 | 44 | 88 | 176 | |
| 2500X7000 | 50 | 99 | 198 | |
| 2500X8000 | 55 | 110 | 221 | |
| 3000X3000 | 30,5 | 61 | 122 | |
| 3000X4000 | 35 | 70 | 140 | |
| 3000X5000 | 40 | 80 | 160 | |
| 3000X6000 | 45 | 90.5 | 181 | |
| 3000X7000 | 51 | 101 | 203 | |
| 3000X8000 | 56 | 112.5 | 225 | |
| 4000X4000 | 39 | 78 | 156 | |
| 4000X5000 | 43 | 87 | 174 | |
| 4000X6000 | 48 | 96.5 | 193 | |
| 4000X7000 | 53 | 107 | 213,5 | |
| 4000X8000 | 59 | 117 | 235 | |
