Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Ürün adı: | Çok Fonksiyonlu Metal Bobin Tesviye Dilme ve Boy Kesme | Kesme malzemesi: | Galvalüm, Galvaniz, Boyalı sac, Alüminyum |
---|---|---|---|
Malzeme kalınlığı: | 0,2 mm - 1,5 mm | çalışma hızı: | 8m/dak - 30 m/dak |
Rulo Ağırlığı: | 5 ton / 7 ton / 10 ton | Dilme Adet: | 2 - 30 adet |
Makina ağırlığı: | 13000 kilo | Kesme Genişliği Hassasiyeti: | ± 0.01 - ± 0.05 mm |
Vurgulamak: | 1,5 mm boy kesme ve dilme hattı,1 |
Çok Fonksiyonlu Metal Bobin Tesviye Dilme ve Boy Kesme
Dilme makinesine, soğuk haddelenmiş çelik bobin, sıcak haddelenmiş çelik bobin, galvanizli çelik bobin, silikon çelik bobin, paslanmaz çelik bobin, alüminyum bobinler vb. kesmek için kullanılan dikey dilme hattı da denir. ilave olarak .
Özellikler
Numara. | Kalem | Tanım |
1 Ana Özellikler | 1 Hammadde | Galvanizli, Alüminyum, Renkli çelik, Kullanım 235MPa - 485MPa |
2 Hammadde Kalınlığı | 0,2 mm - 3,0 mm | |
3 Hammadde Genişliği | 600 mm - 1600 mm | |
4 Bant İç Çapı | φ 480 mm - φ 530 mm | |
5 BantDış Çap | φ 1600 mm | |
6 Bobin Ağırlığı | 5 ton - 10 ton | |
7 / Dilme No. | Maksimum 30 adet | |
8 En Yüksek Dilme Hattı Hızı | 8 m/dak - 30 m/dak | |
9 Minimum Kesme Hattı Genişliği | 35 mm | |
10Kesme Genişliği Hassasiyeti | ± 0.01 - ± 0.05 mm | |
11. Nominal Çalışma Gerilimi | 380 V, 3 Faz, 60 Hz | |
12. Toplam Ağırlık | 14000 KG | |
12. Çalışma Alanı (L*W) | 20000 mm*6000 mm | |
2 Açıcı Makine Özellikleri | 1 Bant Dış Çap | Maks. φ 1600 mm |
2 Bant Genişliği | 600 mm - 1600 mm | |
3 Bant İç Çapı | φ 480 mm - φ 530 mm | |
4 Bobin Ağırlığı | 5/7/10 ton | |
5 Maksimum Çalışma Hızı | 8 m/dak - 30 m/dak | |
6 Bant Sıkı Aralık | φ 480 mm - φ 530 mm | |
7 Mil Çapı | φ180 mm | |
3Açıcı Makine Özellikleri | 8 Silindir Etkili Uzunluk | 1600 mm |
9 Sürücü Motor Gücü | 5 KW | |
10. Araba Çapını Yükleme | φ 700 mm - φ 1500 mm | |
11 Araba Ağırlığını Yükleme | 5 /7/10 ton | |
12 Araba Hızı | Yaklaşık 4 m/dak | |

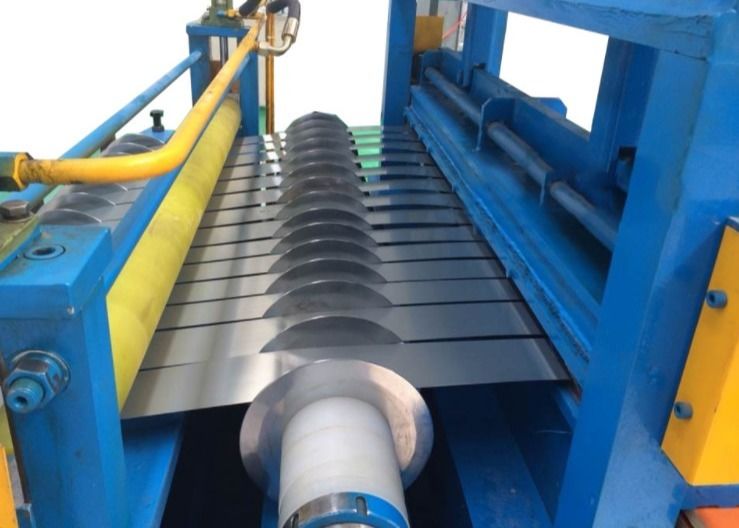

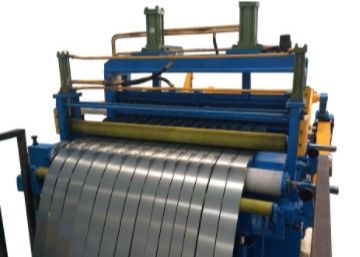

4 Dilme Makinesi Özellikleri | 1 Kesme Genişliği | Maks. φ 1600 mm |
2 Kesme Kalınlığı | 0,2 mm - 2,0 mm | |
3 Kesici Mil Çapı | φ180 mm | |
4 Kesici Mil Malzemesi | Kr40 | |
5.Kesici Boyutu | 200 mm*300 mm*15 mm | |
6 Kesici Malzeme | Cr12MoV | |
7 Kesici Ara Parça Boyutu | 180 mm*240 mm*15 mm | |
8 Tahrik Motoru | 15kw | |
9 Kesim No. | 2-30 adet | |
10 Kesici No. | Maksimum 32 adet | |
5 Planya Makinesi | 1 Mil Çapı | φ 130 mm |
2 Mil No. | 2 sıra yukarı, 3 sıra aşağı | |
3 Orta Plaka Kalınlığı | 40 mm | |
4 Malç Aplikatör Çapı | Ø 130 mm | |
5 Film Genişliği | 1600 mm | |
6 Gergi Tablosu | 1 Ayırma Mili | 3 adet, 1 adet basınç mili |
2 Hava Silindiri | 3 parça | |
7 Recoiler Spesifikasyonu | 1 Bant Dış Çap | Maks. φ 1600 mm |
2 Bant Genişliği | 600 mm - 1600 mm | |
3 Bant İç Çapı | φ 480 mm - φ 530 mm | |
4 Bobin Ağırlığı | 5 - 10 ton | |
5 Maksimum Çalışma Hızı | 8 m/dak - 30 m/dak | |
6 Bant Sıkı Aralık | φ 485 mm - φ 530 mm | |
7 Mil Çapı | φ 180 mm | |
8 Silindir Etkili Uzunluk | 1750 mm | |
9 Sürücü Motor Gücü | 30 kw | |
8 Recoiler Spesifikasyonu | 10 Yükleme Araba Çapı | φ 1000 mm - φ 1750 mm |
11 Araba Ağırlığını Yükleme | Maksimum 10 ton | |
12 Araba Hızı | Yaklaşık 4 m/dak | |
9 Elektrik Kontrol Sistemi | 2 takım.Bilgisayar Kontrol Sistemi Siemens PLC'dir. | |
10 Kenar Toplama Makinesi | 1 Tahrik Motoru | 3kw |
2 Toplama Malzeme Genişliği | Maksimum 20 mm | |
3 Çift Kenar Genişliği | 400 mm |
Uygulama

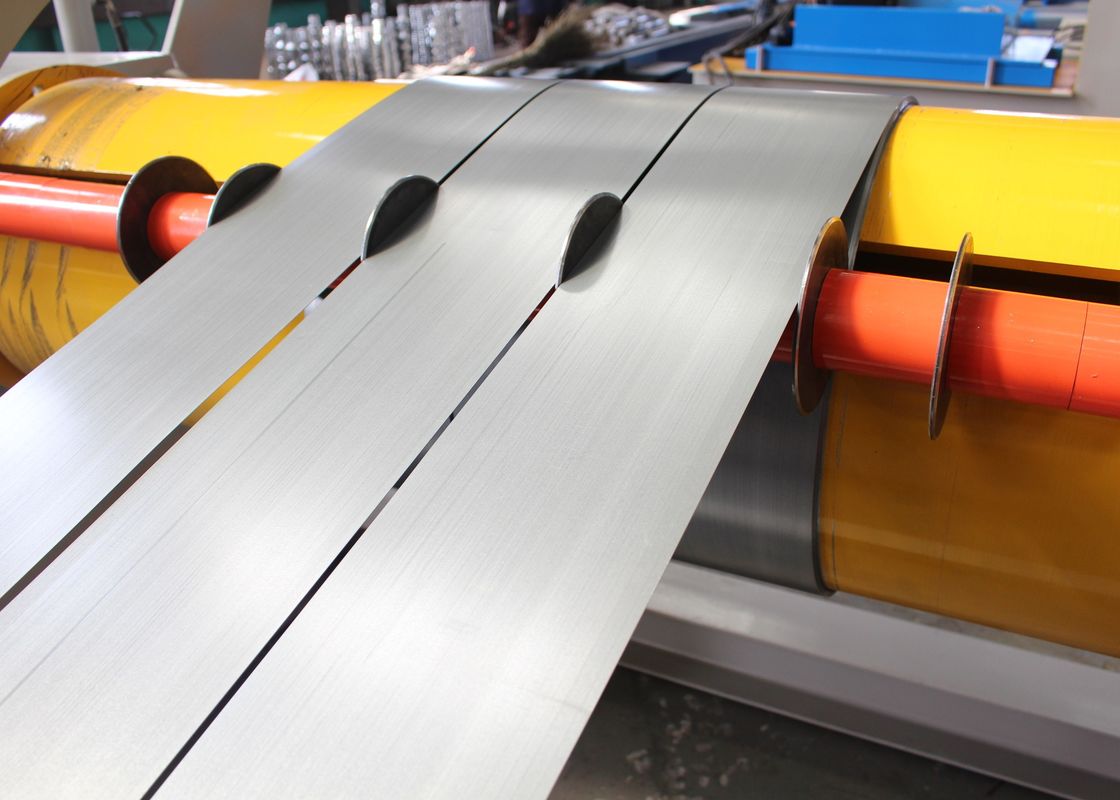

Daha küçük metal şeritler, bu daha küçük şeritlerin mutlaka bir sonraki işlem kullanımı için kullanıldığı dilme makinesinin sonunda geri sarılır; tavan alçıpan endüstrisi ve diğer yüksek hassasiyetli ekipman yapımı ve metal şeritler yapma endüstrileri.
Avantaj
Bölünmüş çizgimiz, anlık değişikliklere izin verirken yüksek doğruluğu korumaktır.Kalite kontrol ve otomasyonu denetlemek için en ileri teknolojiyi kullanarak büyük kapasiteli sarıcılar ve makinelerin tam kontrolü, zamanında ve bütçe dahilinde üretim hatları sağlıyoruz!
