Ürün adı: | Renkli Çelik Dilme Kesme Makinesi Hattı 0.2 - 3.0mm Çalışma Hızı 20-30m / Min | Kesme Malzemesi: | Galvalume, Galvanizli |
---|---|---|---|
Malzeme kalınlığı: | 0,2 mm -3 mm | çalışma hızı: | 8m/dak - 30 m/dak (özelleştirilebilir) |
bobin ağırlığı: | Kişiselleştirilebilir | Dilme Adet: | 2 - 30 adet |
Makina ağırlığı: | 13000 KG | Kesme Genişliği Hassasiyeti: | ± 0.01 - ± 0.05 mm |
Vurgulamak: | 20m/dak sac bobin dilme makinesi,30m/dak sac bobin dilme makinesi,3.0mm kalınlıkta dilme kesici makinesi |
Çalışma Hızı 20-30m / Min ile Renkli Çelik Dilme Kesme Makinesi Hattı 0.2 - 3.0mm

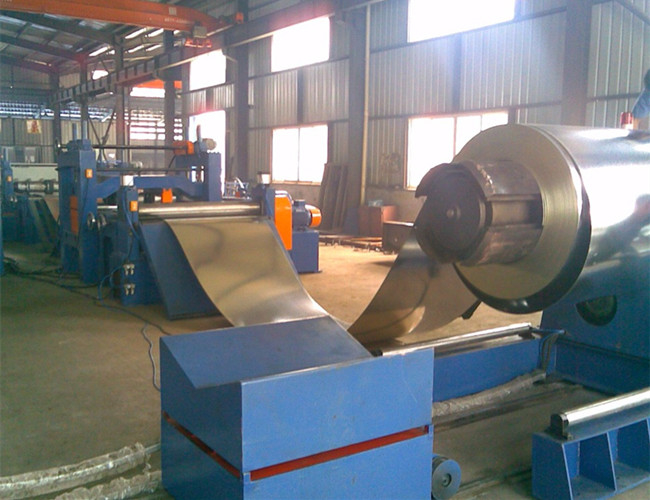

Dilme üretim hattı üç ana bileşenden oluşur: bir rulo açıcı, bir dilimleyici ve bir sarıcı.Malzeme, iki dairesel kesme çarkı (biri yukarıda ve biri aşağıda) arasındaki kıstırmadan geçerken, geri sarıcının yarık kaplamasına yeniden sarılır.Kesilecek malzeme için uygun bileşenleri, sap boyutunu, alet takımını, beygir gücünü ve gerilimi belirlemek için ekipman tedarikçileri ve son kullanıcılar işbirliği yapmalıdır.
Özellikler
Numara. | Öğe | Tanım |
1 Ana Spesifikasyon | 1 Hammadde | Galvanizli, Alüminyum, Renkli çelik, Handness 235MPa |
2 Hammadde Kalınlığı | 0,2 mm - 3,0 mm | |
3 Hammadde Genişliği | 600 mm - 1600 mm | |
4 Bant İç Çapı | φ480 mm -φ550 mm | |
5 BantDış Çap | φ1600 mm | |
6 Bobin Ağırlığı | 5 ton 7 ton 10 ton | |
7 /Dilme No. | En fazla 30 adet | |
8 En Yüksek Dilme Hat Hızı | 8 m/dak - 35 m/dak | |
9 Minimum Kesme Çizgisi Genişliği | 30 mm | |
10Kesme Genişliği Hassasiyeti | ± 0,01 - ± 0,05 mm | |
11. Nominal Çalışma Gerilimi | 380 V, 3 Faz, 60 Hz isteğe göre | |
12. Toplam Ağırlık | 14000 kg | |
12. Çalışma Alanı(L*W) | 20000mm*6000mm | |

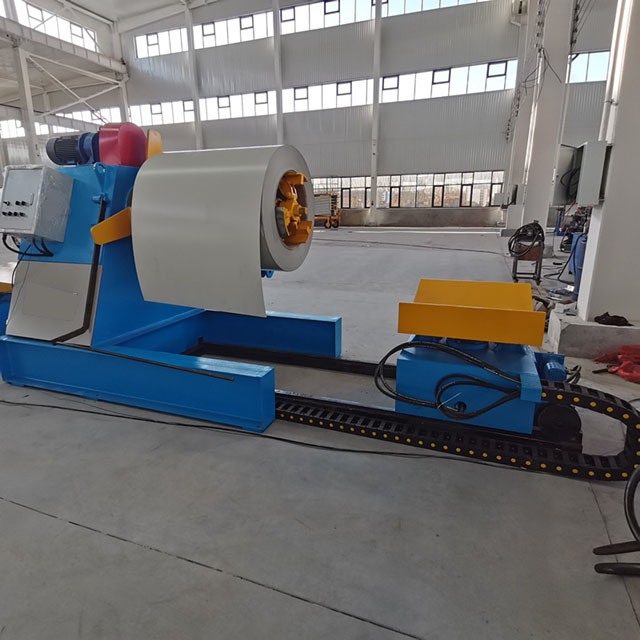

2 Açıcı Makinesi Şartnamesi | 1 Bant Dış Çapı | maks.φ1600 mm |
2 Bant Genişliği | 600 mm - 1600 mm | |
3 Bant İç Çapı | φ480 mm -φ530 mm | |
4 Bobin Ağırlığı | 5 /7/10 ton | |
5 Maksimum Çalışma Hızı | 8 m/dak - 30 m/dak | |
6 Bant Sıkı Aralığı | φ480 mm -φ530 mm | |
7 Mil Çapı | φ180 mm | |
8 Silindir Etkin Uzunluk | 1600 mm | |
9 Sürücü Motor Gücü | 5 KW | |
10. Yükleme Kabini Çapı | Ø 700 mm - Ø 1500 mm | |
11 Yükleme Kabini Ağırlığı | 5 /7/ 10 ton | |
12 Araba Hızı | Yaklaşık 4 m/dak | |
4 Dilme Makinesi Şartnamesi | 1 Kesme Genişliği | maks.φ1600 mm |
2 Kesme Kalınlığı | 0,2 mm - 2,0 mm | |
3 Kesici Mil Çapı | φ180 mm | |
4 Kesici Mil Malzemesi | Kr 40 | |
5.Kesici Boyutu | 200mm*300mm*15mm | |
6 Kesici Malzeme | Cr12MoV | |
7 Kesici Ara Parçası Boyutu | 180mm*240mm*15mm | |
8 Tahrik Motoru | 15 kw | |
9 Kesim No. | 2-30 adet | |
10 Kesici No. | En fazla 32 adet | |
5 Planya Makinesi | 1 Mil Çapı | φ130 mm |
2 Şaft No. | 2 sıra yukarı, 3 sıra aşağı | |
3 Orta Levha Kalınlığı | 40 mm | |
4 Malç Aplikatör Çapı | φ 130 mm | |
5 Film Genişliği | 1600 mm | |
6 Tansiyon Tablosu | 1 Segregasyon Şaftı | 3 adet, 1 adet baskı mili |
2 Hava Silindiri | 3 parça | |
7 Sarıcı Spesifikasyonu | 1 Bant Dış Çapı | maks.φ1600 mm |
2 Bant Genişliği | 600 mm - 1600 mm | |
3 Bant İç Çapı | φ480 mm -φ530 mm | |
4 Bobin Ağırlığı | 5 - 10 ton | |
5 Maksimum Çalışma Hızı | 8 m/dak - 30 m/dak | |
6 Bant Sıkı Aralığı | φ485 mm -φ530 mm | |
7 Mil Çapı | φ180 mm | |
8 Silindir Etkin Uzunluk | 1750 mm | |
9 Sürücü Motor Gücü | 30 kw | |
8 Sarıcı Spesifikasyonu | 10 Yükleme Arabası Çapı | φ 1000 mm - φ 1750 mm |
11 Yükleme Kabini Ağırlığı | Maksimum 10 ton | |
12 Araba Hızı | Yaklaşık 4 m/dak | |
9 Elektrik Kontrol Sistemi | 2 takım.Bilgisayar Kontrol Sistemi Siemens PLC'dir. | |
10 Kenar Toplama Makinası | 1 Tahrik Motoru | 3 kw |
2 Toplama Malzemesi Genişliği | maksimum 20 mm | |
3 Çift Kenar Genişliği | 400 mm |
avantaj
Dilme hatları, anlık değişikliklere izin verirken yüksek doğruluğu korur.Büyük sarıcılarımız ve makinelerimizin tam kontrolü, kalite kontrol ve otomasyon için en son teknoloji ile üretim hatlarını zamanında ve bütçe dahilinde teslim etmemizi sağlıyor.
